AI 智能视觉相机系列
RP-AI100-L-USB · 工业 AI 视觉相机

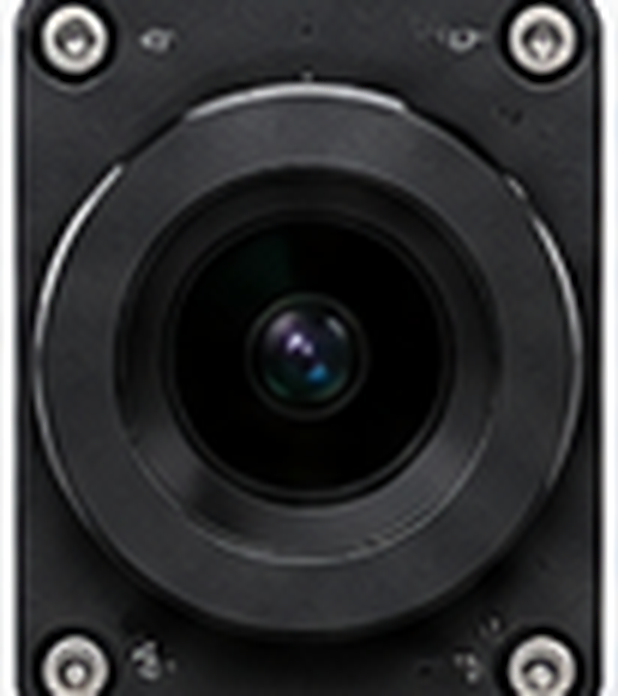

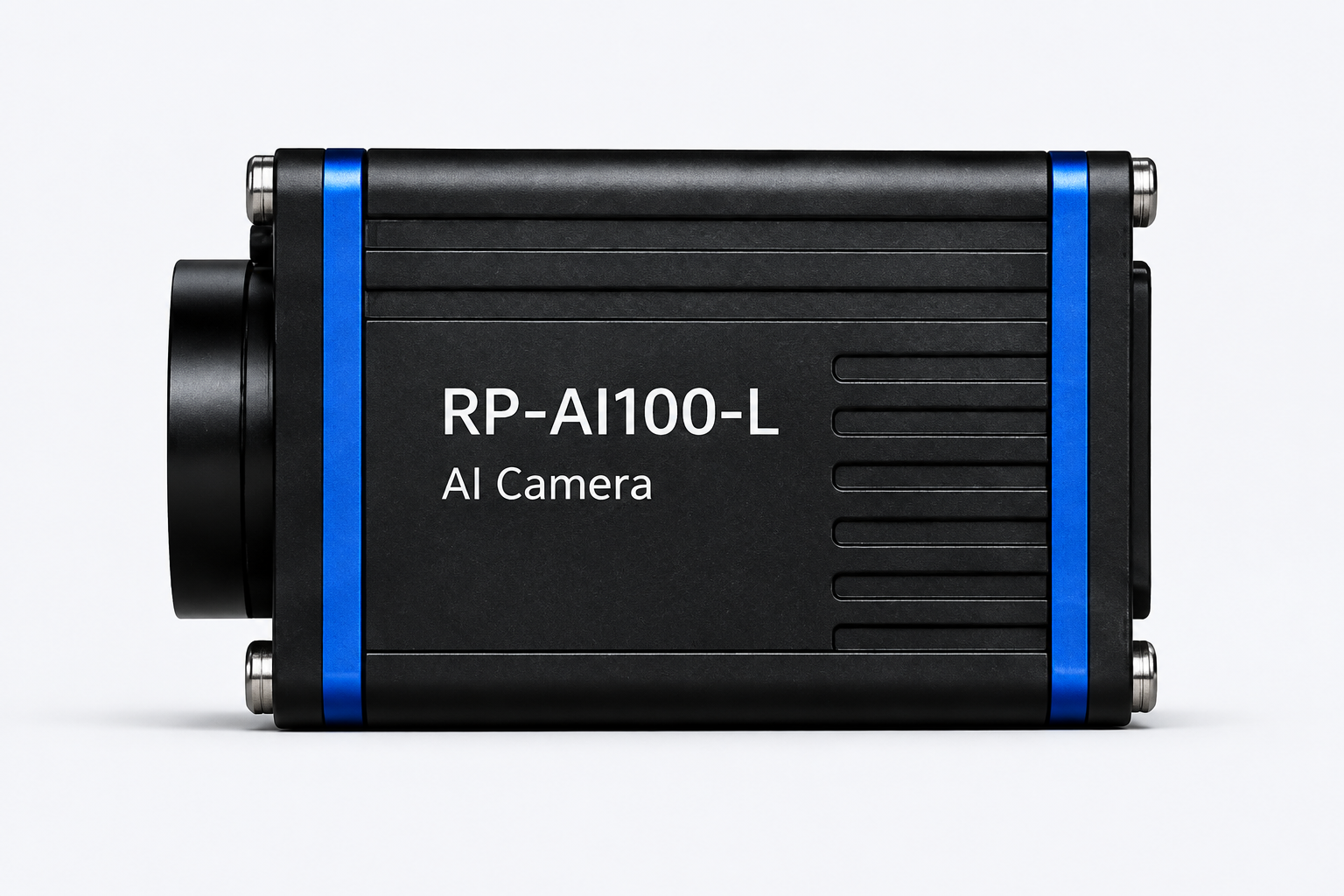

RP-AI100-L 工业AI视觉相机
面向工业现场的 2MP 全局快门 AI 视觉相机。
基于 RK3568 核心板，集成 USB3 UVC、M12 工业接口和本地 AI 推理能力。图像、接口、尺寸和配置均以实物技术资料为准。
产品概览
紧凑硬件，直接进入产线。
将采集、推理与现场 I/O 集成在紧凑的工业相机内。
传感器2MP 全局快门
核心平台RK3568：A55 CPU + NPU + ISP
内存 / 存储2GB RAM + 16GB eMMC
镜头接口C-Mount / CS-Mount
尺寸45 × 90 × 65 mm
供电12–24V 宽压输入
结构设计
四段式结构，便于集成与维护。

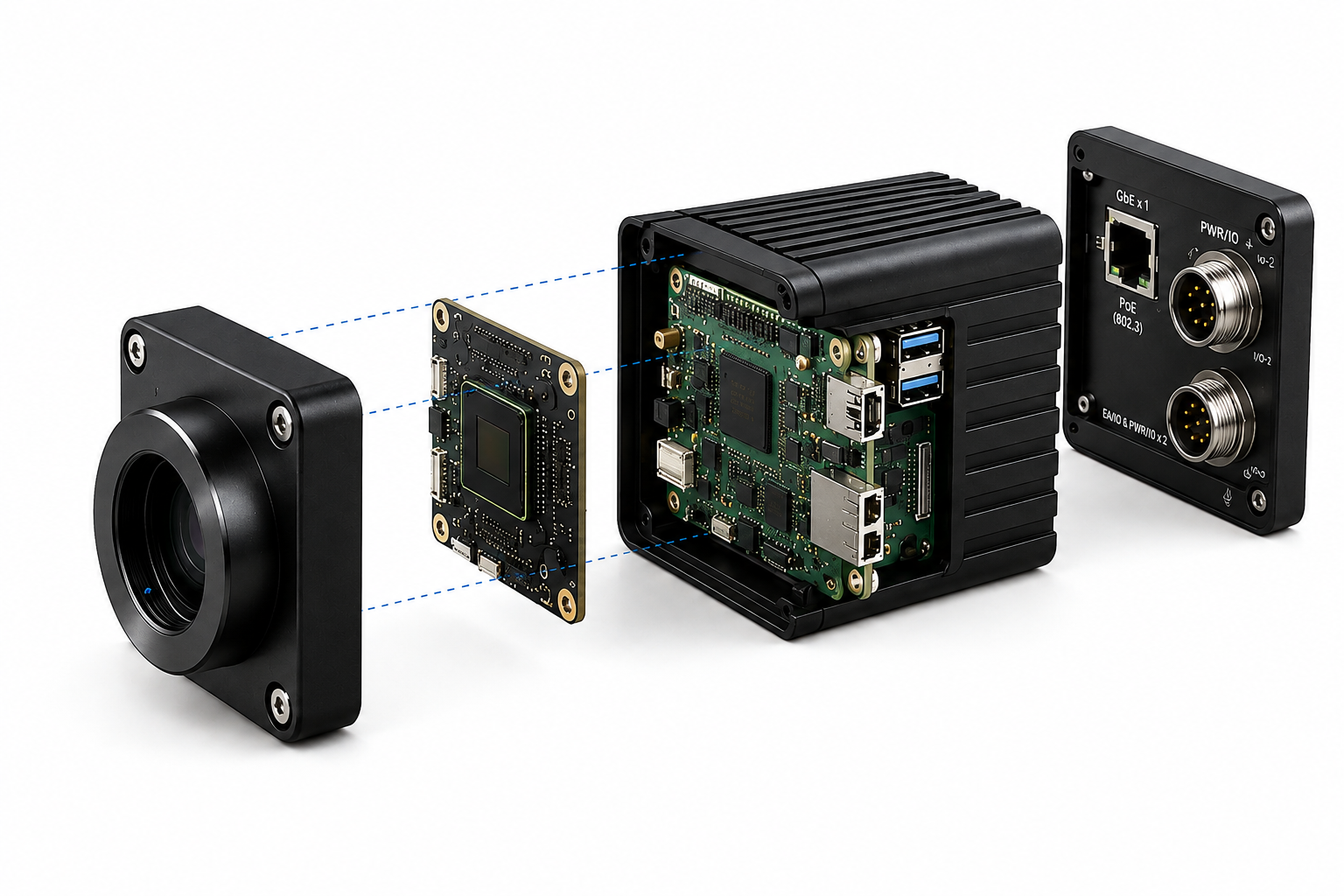

结构图对应四个可维护部件：镜头安装座、图像传感器板、RK3568 核心板和后盖接口板。
- 镜头安装座C-Mount / CS-Mount
- 图像传感器板USB3 UVC / MIPI CSI-2
- RK3568 核心板RK3568 · A55 CPU + NPU + ISP
- 后盖接口板M12 LAN / POE · PWR / I/O · RS485
规格参数
面向系统集成的技术信息。
关键参数以网页原生表格呈现，便于工程团队扫描、比较与复用。
核心规格
- 图像接口
- USB3 UVC / MIPI CSI-2
- 千兆网口
- HTTP / Web / Modbus TCP
- 工业 I/O
- DI1 触发、DI2 配方、DO1 PASS、DO2 NG
- 通信
- 隔离 RS485（Modbus RTU / PLC）
- 防护与结构
- 铝合金外壳，反接保护、浪涌保护

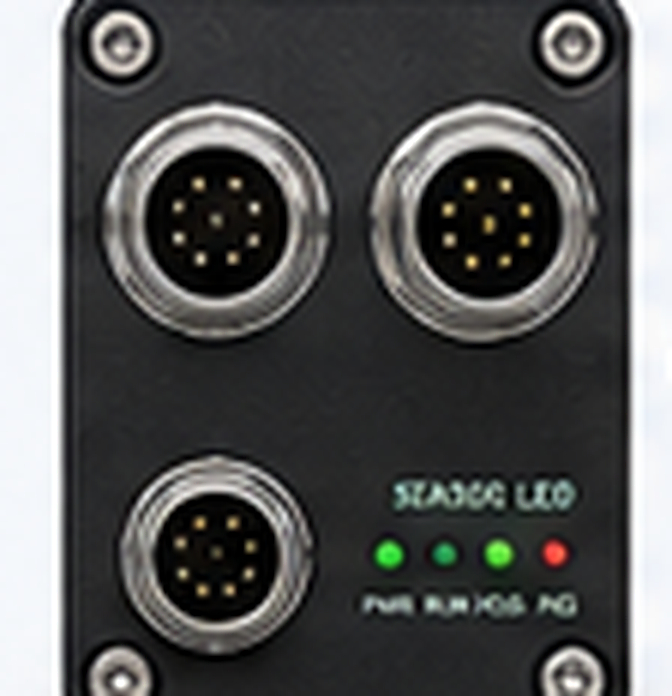

接口摘要
- PWR / I O
- M12 A-code 8Pin：+24V DC、GND、DI1、DI2、DO1、DO2、RS485-A/B
- RS485
- M12 A-code 4Pin：RS485-A、RS485-B、GND、5V OUT（可选）
- LAN / POE
- M12 X-code 8Pin：TD+/TD−、RD+/RD−，其余通道 POE / 备用
接口定义
每一根信号，都在接口处说清楚。

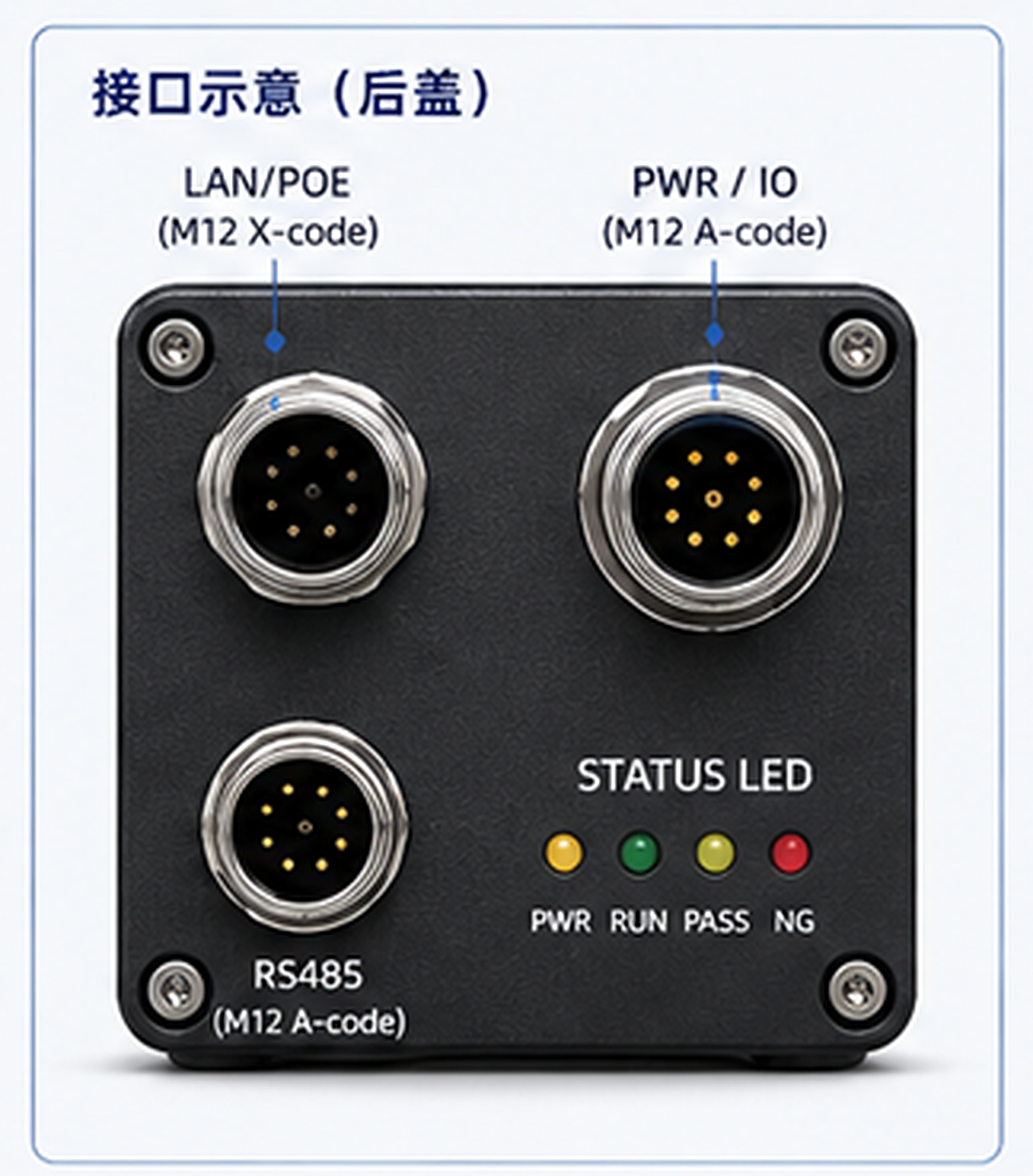

结合后盖接口图与针脚表，可直接用于线缆和 PLC 设计。
| 针脚 | 信号 |
|---|---|
| 1 | +24V DC |
| 2 | GND |
| 3 | DI1（触发） |
| 4 | DI2（配方） |
| 5 | DO1（PASS） |
| 6 | DO2（NG） |
| 7 | RS485-A |
| 8 | RS485-B |
外壳: PE（屏蔽 / 机壳地）
| 针脚 | 信号 |
|---|---|
| 1 | RS485-A |
| 2 | RS485-B |
| 3 | GND |
| 4 | 5V OUT（可选） |
外壳: PE
| 针脚 | 信号 |
|---|---|
| 1 | TD+ |
| 2 | RD+ |
| 3 | TD− |
| 4 | RD− |
| 5–8 | 各通道 POE / 备用 |
外壳: PE

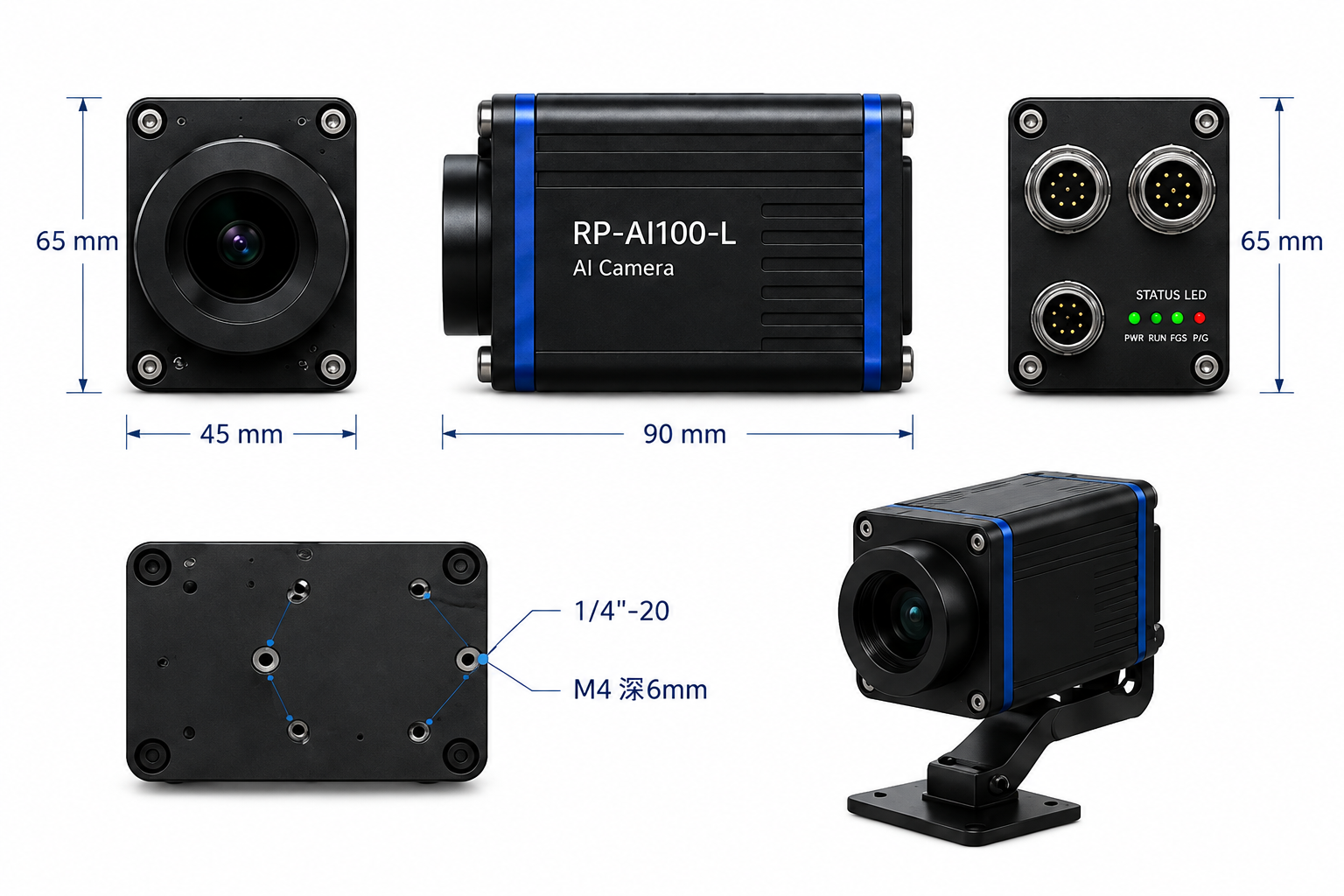

尺寸安装
45 × 90 × 65 mm
右侧工程图把三视图尺寸和底部安装孔位放在同一张图中，避免信息分散。
- 底部 1/4”-20 标准安装孔
- 底部 M4 深 6mm 安装孔
- 支持支架与设备侧固定安装
配置选型
按设备接口选择合适型号。
同一型号矩阵可以持续承载后续相机变体，保持产品族风格一致。
| 型号 | 传感器 | 接口类型 | 镜头接口 | 备注 |
|---|---|---|---|---|
| RP-AI100-L-USB | 2MP 全局快门 | USB3 UVC | C-Mount | 标准版 |
| RP-AI100-L-MIPI | 2MP 全局快门 | MIPI CSI-2 | C-Mount | 高性能版 |
| RP-AI100-L-CLR | 2MP 全局快门 彩色 | USB3 UVC | C-Mount | 彩色版 |
典型应用
一台相机，覆盖多类工业任务。
在检测、分拣、引导和追溯任务中沿用同一套边缘 AI 相机架构。

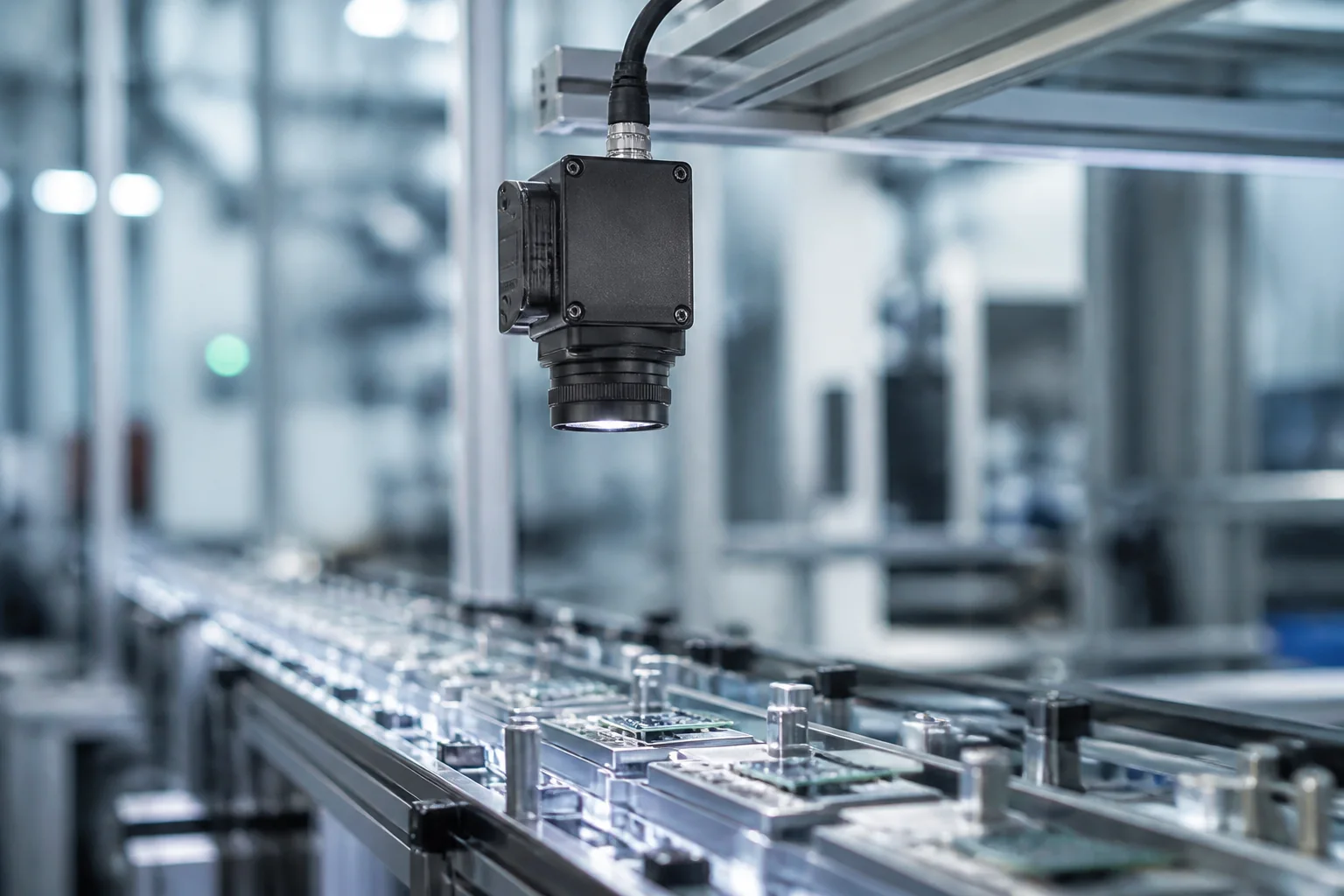

工业检测
缺陷识别与质量判定

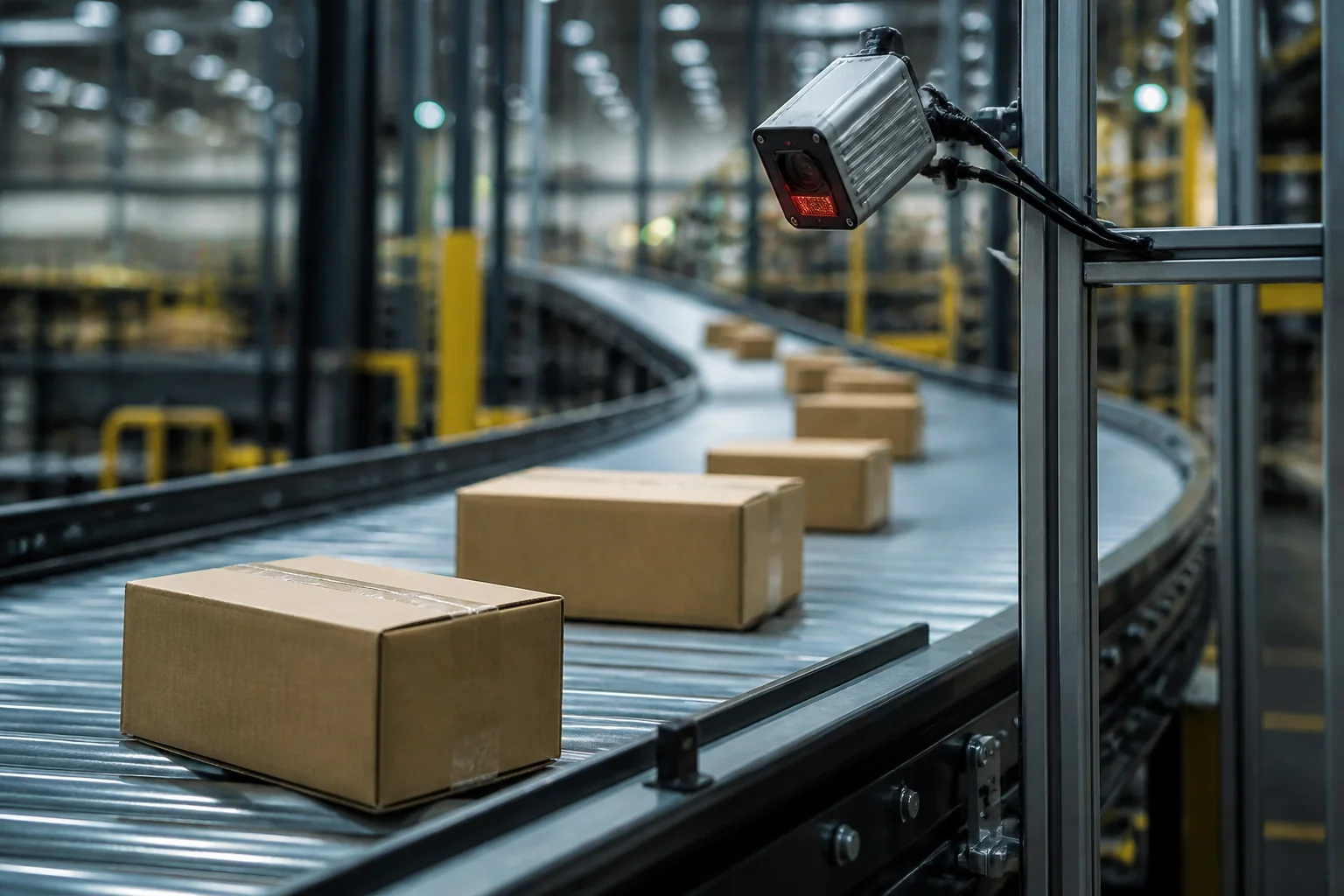

物流分拣
包裹识别与自动分流

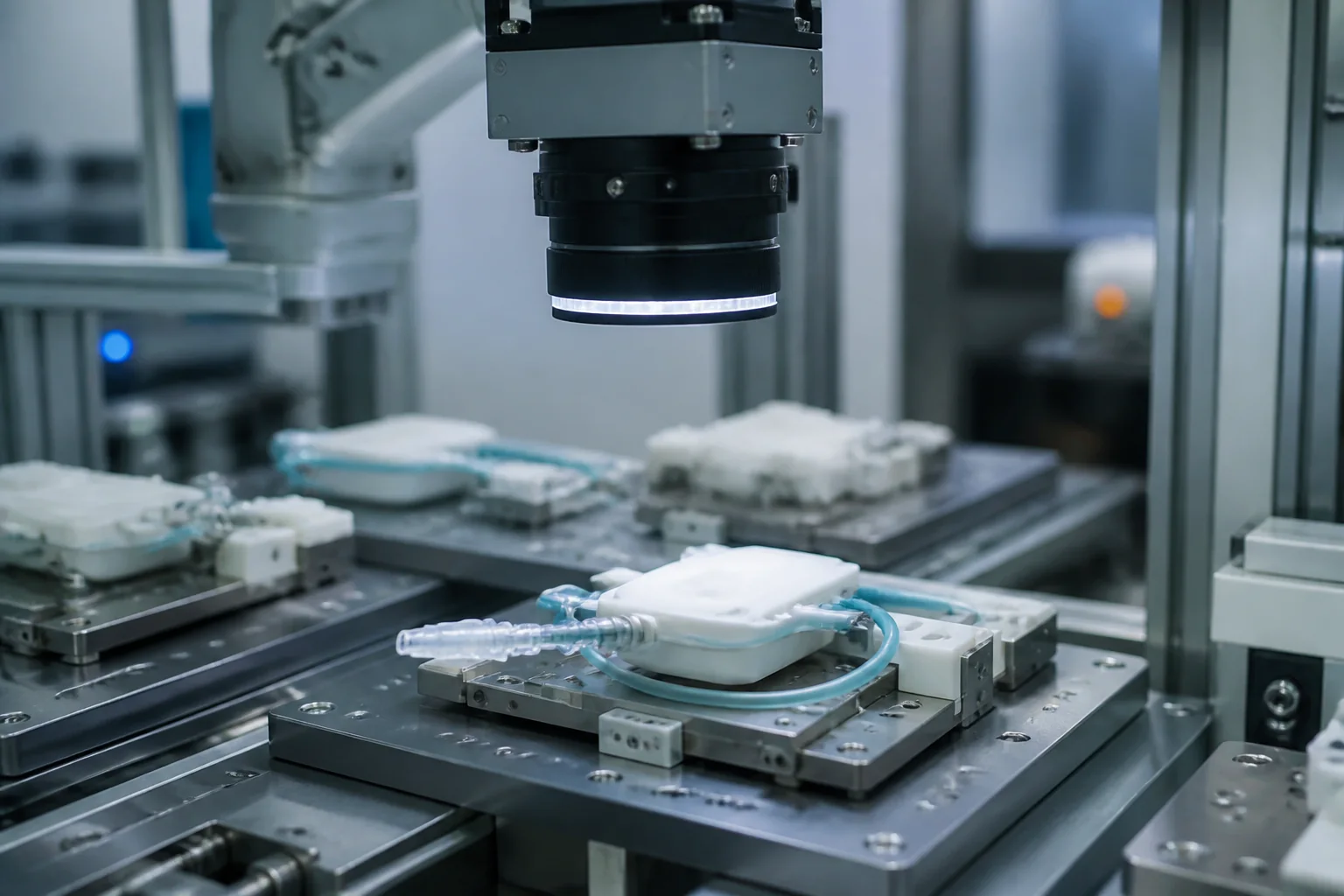

食品与医药
包装与外观检测

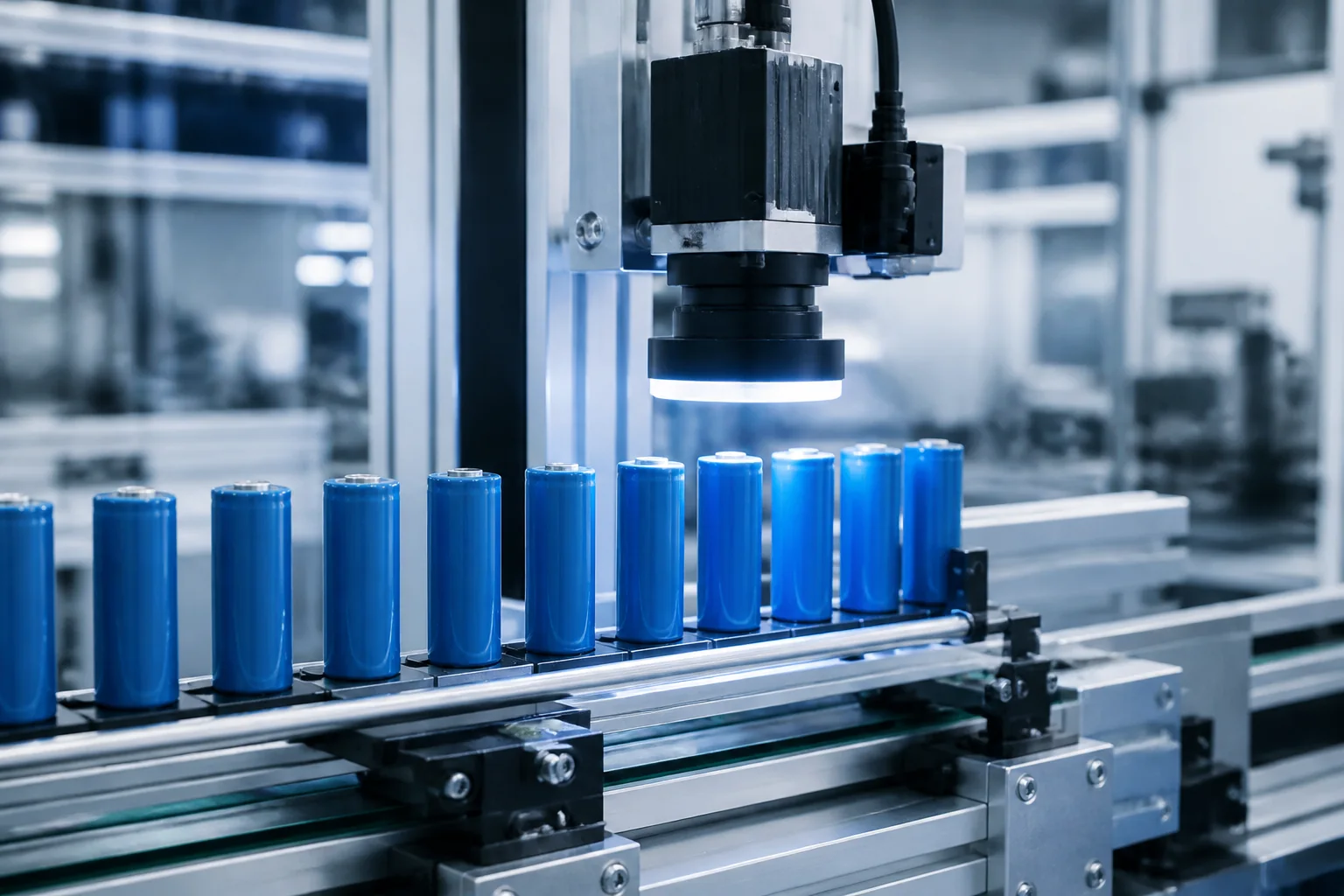

新能源制造
电池与组件检测

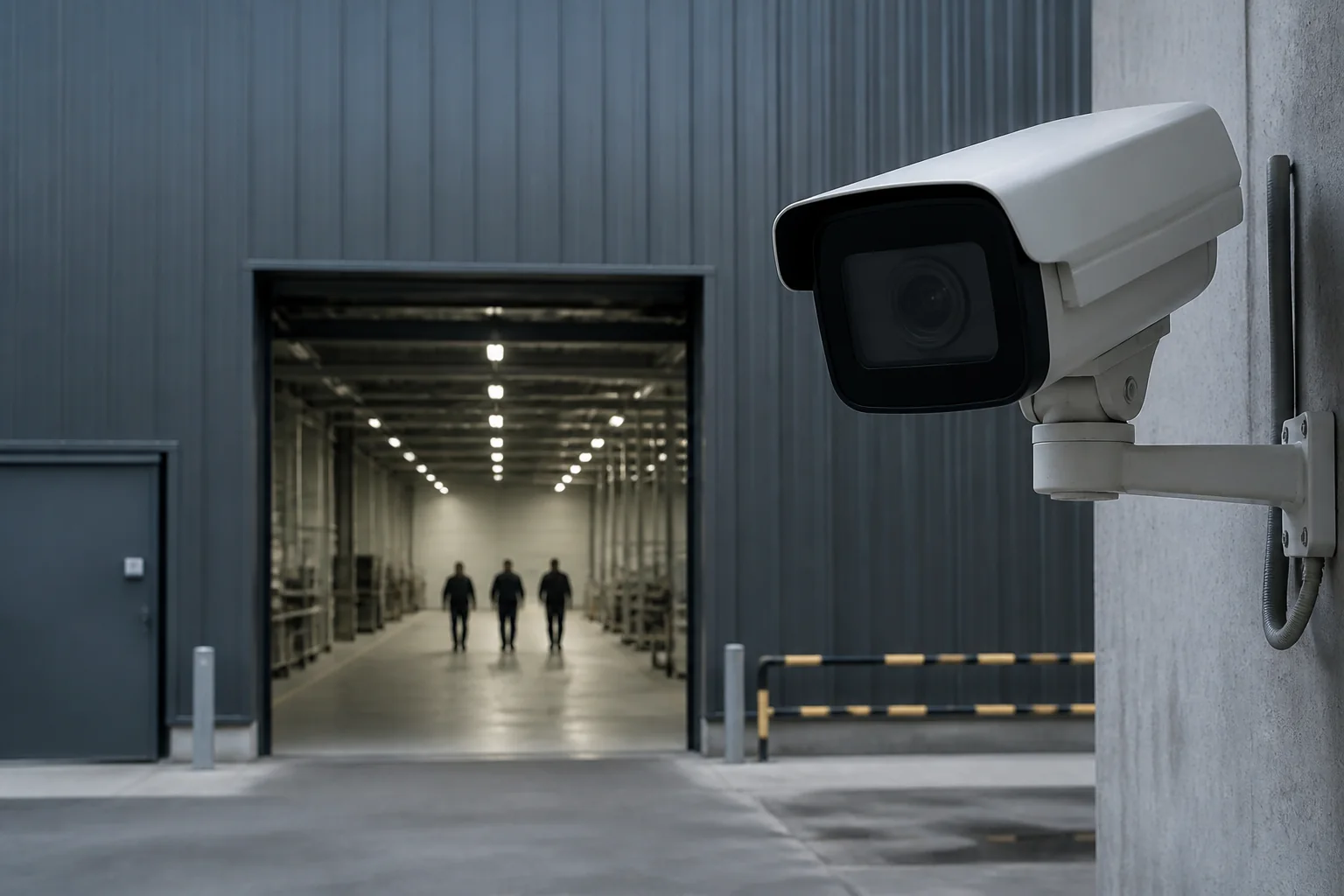

安全监控
低延时目标识别
